手機顯示屏基板邊緣DM碼讀取,碼尺寸為0.48×0.48mm~0.72×0.72mm
1、 視野:大于等于6.5×5mm
2、 景深:大于等于3mm(可手動調焦)
3、 幀率:大于等于 69幀每秒
4、 讀取距離:40-140mm
5、 成功讀取率:大于等于99.99%
6、 解碼時間:小于0.1s(非鏡面碼);小于0.15s(鏡面碼); 讀碼速率大于等于15次每秒
7、 運動讀取:大于等于50mm/s
8、 對焦方式:手動調焦
9、 光源:同軸白、紅、藍
10、材高柔,長度可定制

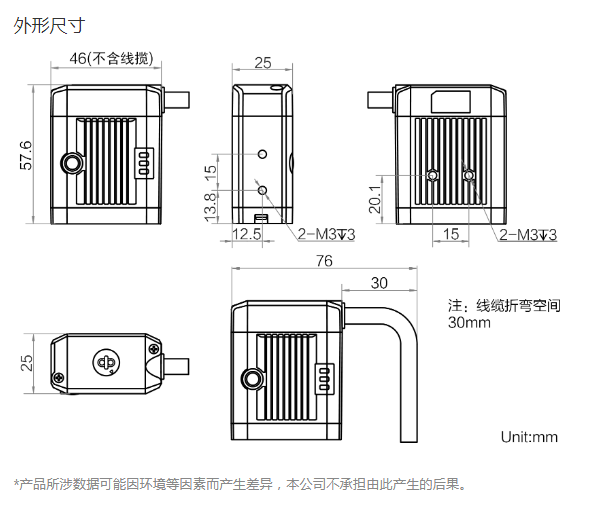

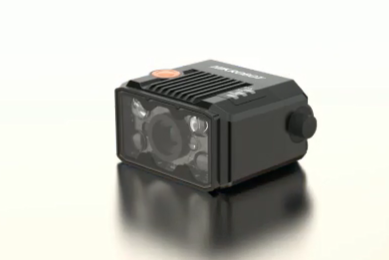

選取海康ID2016+25mm的M12鏡頭的方案,對DM碼進行讀取。架設具體數據如下:
光源工作距離:50mm
讀碼器下表面工作距離:85mm
鏡頭工作距離:80mm
PPM:4.3-4.4
1、 相較于PC Base的方案有更高的性價比,在完成相同要求的同時大大降低了成本
2、 ??礗D2016搭配M12鏡頭體積小巧,能滿足緊湊機臺的體積要求同時實現讀碼的需求
方案優化:
后續已規劃開發海康ID2000C口的型號,可以適配不同型號的遠心鏡頭,滿足不同工作距離和不同讀碼場景的需求,針對FPD行業的讀碼需求提供更加通用的解決方案。
